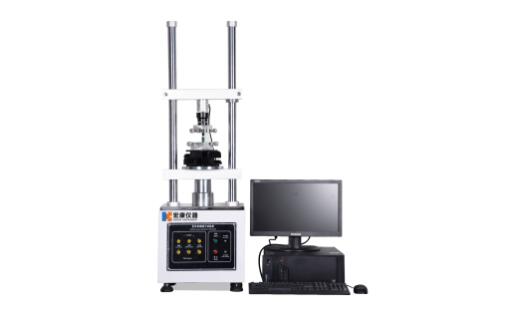

全自動插拔力試驗機的試驗操作步驟：
1、被測試的公母端產品被固定在固定夾具上。
1.1、待測試的導通壽命產品將引線與設備后面的紅色和黑色夾子連接起來。
1.2、調整偏心輪，并根據產品大小和插頭和拉桿調整公母產品的插頭和拉桿行程。
1.3、調整主夾具的上下高度，使公端產品完全適合插拔。
2、設置方法如下：按右鍵盤中的SET鍵，插入單元設置測試參數設置，輸入單元設置，單元為KG，單元為N，按確定鍵確認；插入次數：按退出鍵返回，然后輸入插入號設置，輸入插入號以確定設置：按下退出鍵返回，然后輸入開關，輸入次數，開關功能，無能源輔助材料，按OK鍵確認。
3、當產品被插入和插入時，產品被打開一次，接口左上角的計數器被計數一次，計數在不打開時自動停止，并顯示強度值。
4、測試速度調整：右下角面板上的速度旋鈕(左轉減小，右轉增加)，界面左上旋轉速度有數字顯示。
5、完成上述所有步驟的調試后，用手打開偏心電路進行預試，如無例外，打開自動插頭拉力測試儀控制板上的紅色電源開關，按下開始按鈕開始測試。如果測試中有異常，可以按紅色停止按鈕停止。
操作說明
1.啟動機臺電源及計算機系統電源后，測試前請注意上下限位設定螺絲的位置，避免起動機臺時不慎撞壞荷重元。（限位螺絲位于機臺背面）此調整裝置主要功能是保證機臺在運動時不超出機臺的行程而造成機器損壞。
1.1.上極限環：
此調整環用于設定機臺往上移動之高點，出廠前已調整至定位，切勿任意更動其位置。
1.2.下極限環：
此調整環設定機臺往下移動之低點，出廠前皆已調整至定位，切勿任意更動其位置。
1.3.上限調整環：
全自動插拔力試驗機用來設定移動橫桿往上移動的上限停止位置，環上附有一個小旋鈕，放松后可移動調整環至適當位置，當固定橫桿上的檔片接觸到調整環時，上極限燈及停止紅燈亮起，放松調整環后上極限燈熄滅機器恢復正常。
1.4.下限調整環：
用來設定移動橫桿往下移動的下限停止位置，環上附有一個旋鈕，放松后可移動調整環至適當位置，當固定橫桿上的檔片接觸到調整環時，機臺便會停止向下移動此時下極限燈及停止紅燈亮起，放松調整環后下極限燈熄滅機器恢復正常。
